1 .我们已经设置好了尺寸线的线型,下面我们就来画尺寸线。画尺寸线时要注意的是:一.圆的标注线要通过圆心;二.箭头是在画完线以后才加上的,所以画线的时候要留出箭头的位置。

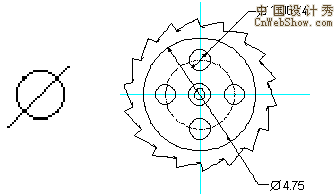

2 在上步拉出的箭头线的基础上,再使用直线工具拉出尺寸引线 , 然后在引线后面用文字工具输入尺寸数字。但直径符号在键盘上没有,怎么办呢?这还难得倒熟练使用Freehand的用户吗?像左下图那样画一个不就行了?
3 标注完了直径的尺寸 , 下面我们还要标注每个棘齿所跨的角度。先拉出两条标注引线,使用直线工具从原点出发画一条直线,使之通过两个棘齿的交接点,重复操作再画出另一根标注引线。
本页的几个步骤所做的是给棘轮图加上尺寸标注。有一定机械制图基础知识的读者应该知道尺寸标注的种种规定,而没有这方面经历的读者也不用着急,只要按照每一步的讲述一步一步地做下来就行了。
圆的关键尺寸是它的直径大小,尺寸线应该通过圆的圆心,做完尺寸标注的效果见本页的附图,读者应该注意的是:因为画直线的时候两端箭头的长度是不算入其内的,所以画线的时候应该留出一小段的距离给箭头。还有像直径符号之类不能直接敲入的符号,可以把它画出来。
